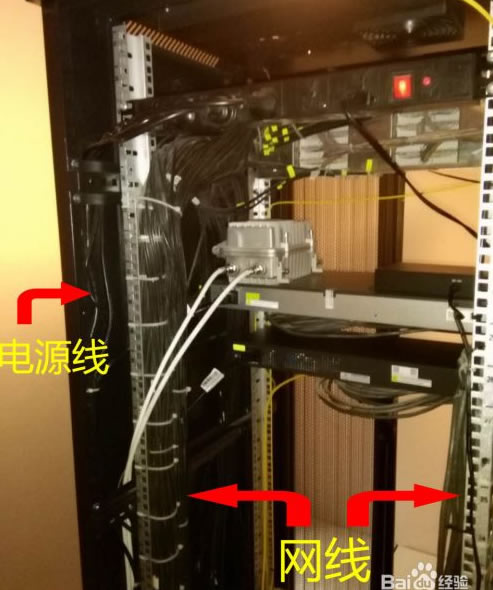

每个Link链路（即两个压接点之间的链路）安装完毕后，必须对链路的性能进行测试。 否则，整个通道安装完毕后，维护起来会相当困难。 对于小型网络或传输速率要求不高的网络，只需对网络布线进行简单的连通性测试即可。 常用的测试仪器是Fluke Pro。 Fluke Pro 显示正常连接、显示反向对准错误、显示交叉对准错误、显示分离对准错误、显示开路错误、显示短路错误、显示对于标准化网络布线系统，应对双绞线布线和光纤进行性能测试分别进行光纤布线，以确保在连接完好的情况下，能够达到相应布线所能提供的带宽和传输速率。 Fluke DTX 系列电缆认证分析仪 光纤链路测试连接 双绞线永久链路测试连接 双绞线通道测试连接 光纤电缆布线在大中型网络的建筑物内构建复杂布线和垂直主干布线中很常见。 在服务器中也可以看到。 机房网络布线。 电缆选择 电缆选择 架空布线 高架防静电地板 智能建筑或智能建筑（IB，简称IB）是信息时代的必然产物，也是计算机系统应用的重要方向。 智能建筑是指采用系统集成方法，将计算机技术、通信技术、信息技术和建筑艺术有机地结合起来。 通过对设备的自动监控、信息资源的管理以及为用户提供信息服务，及其与建筑物的优化组合，所获得的投资是合理的、适合信息社会要求的、具有安全、高效、舒适、方便、灵活。
智能建筑包括楼宇自动化（BA）、消防自动化（FA）、通信自动化（CA）、办公自动化（OA）、信息管理自动化（MA）五大特征。 大数量UTP电缆主配线间的双绞线布线主要涉及四种施工方式，即水平布线电缆的敷设、工作区信息插座的端接、管理配线架的端接区、终止工作区和生产管理区跳线。 最后用跳线将计算机与信息插座、配线架与配线设备连接起来，从而形成完整的数据链路，实现计算机之间的相互通信。 所谓跳线就是两端都有水晶头的双绞线。 跳线在双绞线网络中应用广泛，无论是计算机与集线器设备之间的连接，还是网络设备之间的连接。 因此，抑制跳线是构建双绞线网络必须掌握的技术。 普通RJ-45压接钳 高级压接钳 高级压接钳 ST-ST光纤耦合器 SC-SC光纤耦合器 ST-SC光纤适配器信息插座（TO）作为水平布线的末端，为用户提供直接的网络接口，用于直接连接计算机和其他网络终端设备（如网络打印机等）。 在综合布线系统中，还有一些其他辅助设备，如机柜（也称配线柜）、理线器、避雷器、接地装置等。 网络布线施工一般采用光纤布线和双绞线布线。
光纤作为一种高带宽、高安全性的数据传输介质，广泛应用于各种大中型网络中。 双绞线布线具有价格低廉、施工简单等诸多优点。 是网络布线工程和各种小型、简单的网络工程中必须掌握的技术。 电缆选择 直埋式楼道布线 梯桥 高架防静电地板 地上信息插座 踢脚线式布线 桌面式信息插座 地埋式布线 墙壁式信息插座 电缆选择* * 网络布线可与建筑物融为一体 统一规划、统一设计、而建筑物内预埋的各种电缆仅占建设阶段总投资的3%至5%。 至于现在或将来安装或添加哪些应用系统，完全可以根据资金和需求而定。 、发展和可能性。 待续 待续 待续 网络拓扑是指企业网络中节点相互连接的方式。 换句话说，网络中的计算机如何相互连接的问题就是网络的拓扑结构问题。 网络布线中应用最广泛的是树形拓扑布线，主要采用光缆和双绞线。 光缆通常用于建筑群子系统和垂直骨干子系统，实现建筑物与楼层之间的连接，很少用于对传输速率和安全性有较高要求的水平布线子系统。 双绞线通常用于水平布线子系统，用于同一楼层的计算机互连，很少用于投资较少、传输速率要求不高的垂直主干子系统。 中心束管式直埋光缆剖面图。 中心束管自承式架空光缆。 层绞管光缆剖面图。 非金属加强件。 中心束管式光缆*
